42CrMo表面淬火處理_42CrMo鍛件

材料：42CrMo

工藝情況：表面感應加熱淬火后磨削加下

浸蝕方法：4%硝酸酒精溶液浸蝕

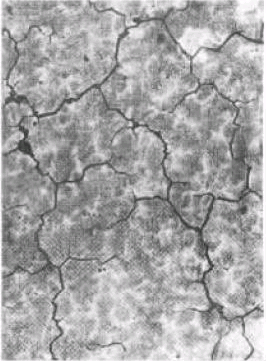

組織說(shuō)明：感應加熱淬火后經(jīng)磨削加工的表面形貌，黑色龜狀裂紋沿晶界發(fā)展，局部發(fā)生剝落，低倍率下馬氏體形態(tài)難以辨別，淺白色網(wǎng)絡(luò )為成分偏析留下的痕跡(成分差異造成浸蝕效果差異)。

此種裂紋為典型磨削裂紋，產(chǎn)生原因除與磨削工藝有關(guān)外，還與基體組織有關(guān)，如感應加熱淬火過(guò)熱，殘余應力大，極易引發(fā)磨削裂紋。

   42CrMo鍛件_車(chē)輪鍛件哪家好？山西永鑫生鍛造有限公司!

我們只做好鍛件 大型鍛件www.drovam.com

文章原創(chuàng )如需轉載請注明永鑫生鍛造廠(chǎng)提供！
